Taller Steam: impresión y modelado 3D. Video

Taller Steam: Impresión y Modelado 3D. Contenido.

El Jueves 7 de marzo los alumnos de DAM:

• Tomás, Ángel y Sergio del grupo de Hardware.
• Guillermo, Ramón y Francisco del grupo de Mantenimiento
• Jesús T, Jesús J, Alejandro, Carlos y Samuel del grupo de Diseño

Estos alumnos pasarón la mañana tutorizando diferentes grupos con los siguientes objetivos:

1. Dar a conocer las partes fundamentales de una impresora 3D,

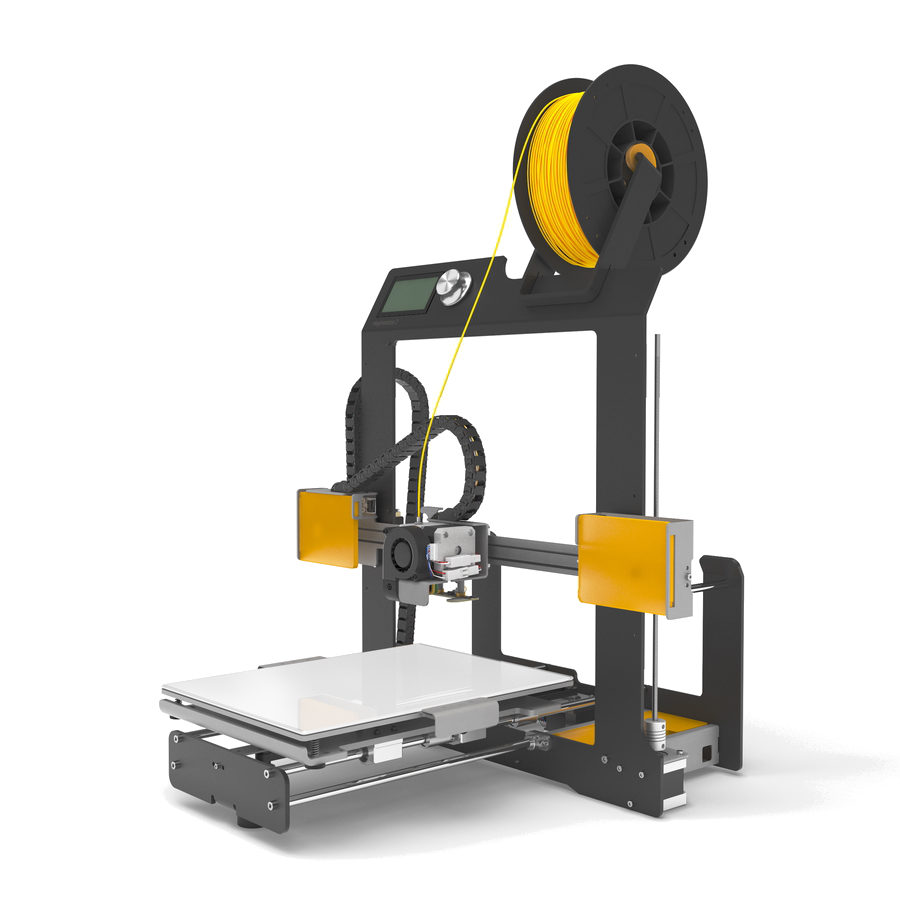

2. Explicar el funcionamiento básico de una impresora 3D como es la BQ hephestos 2 que tenemos en el centro.
3. Introducirnos en el diseño 3D para que pudieran llevar a cabo sus ideas.
4. Conocer los formatos en los que deben guardar sus diseños para poderlos imprimir.

Los grupos que tutorizaron fueron:
1ª Hora: 1º FPB EE
2ª Hora: 1º PMAR y 1º FPB CR
3ª Hora: 4º ESO A y B Música
4ª Hora: 2º ESO A y 3º ESO
5ª Hora: 2º SMR A y B:
6ª Hora: 2º BTO: Dibujo técnico

En este tipo de actividades donde el aprendizaje es cooperativo, unos grupos han enseñado a otros (Hardware,Mantenimiento y Diseño), toda la metodologia es activa y participativa. La evaluación de proceso de aprendizaje se realiza de forma positiva al completar la actividad, ya que todos los alumnos no solo consiguen los objetivos mínimos  sino que amplian los objetivos marcados fruto de la resolución de probblemas que surgen de la puesta en marcha de la actividad y no están planeados.

Por otro lado, su trabajo es visible en otros grupos que también pueden enriquecerse de su aprendizable implicando en una actividad a varios grupos del centro.

Agradecer a estos profesionales de la informática su buen hacer y su profesionalidad que ha sido muy visible en esta jornada. ¡Felicidades!

Formulario de Evaluación

Diseño

TINKERCAD

Elementos:

• Plano de trabajo: El plano de trabajo es la base sobre la que vamos a trabajar. En el, interactuaremos con las diferentes forma geométricas.

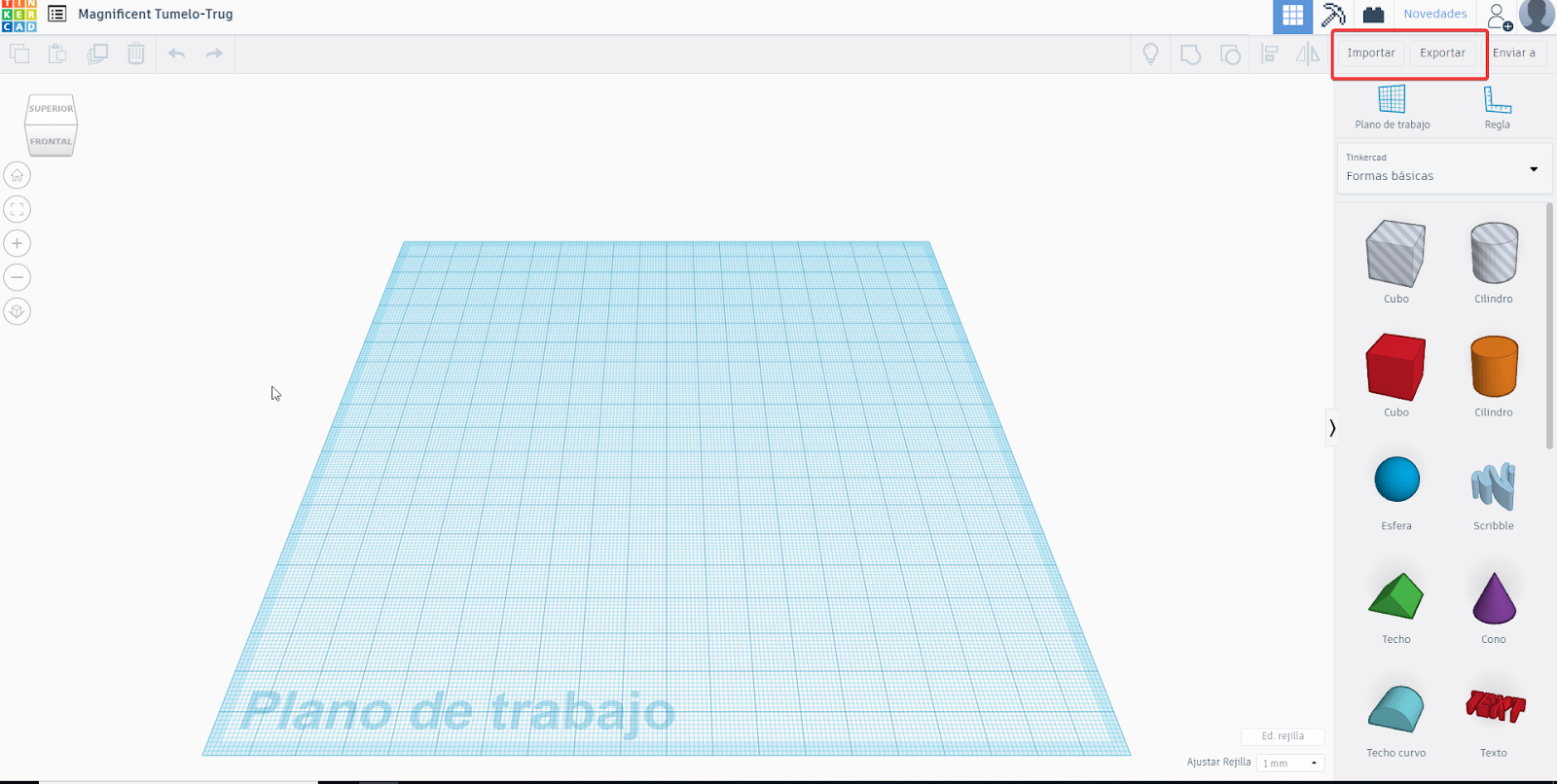

• Importar/Exportar: Son dos botones donde si pulsamos sobre importar, importaremos    proyectos externos, y si le damos a exportar, exportaremos nuestro proyecto.

• Regla: Elemento que podemos usar para medir nuestra figura.

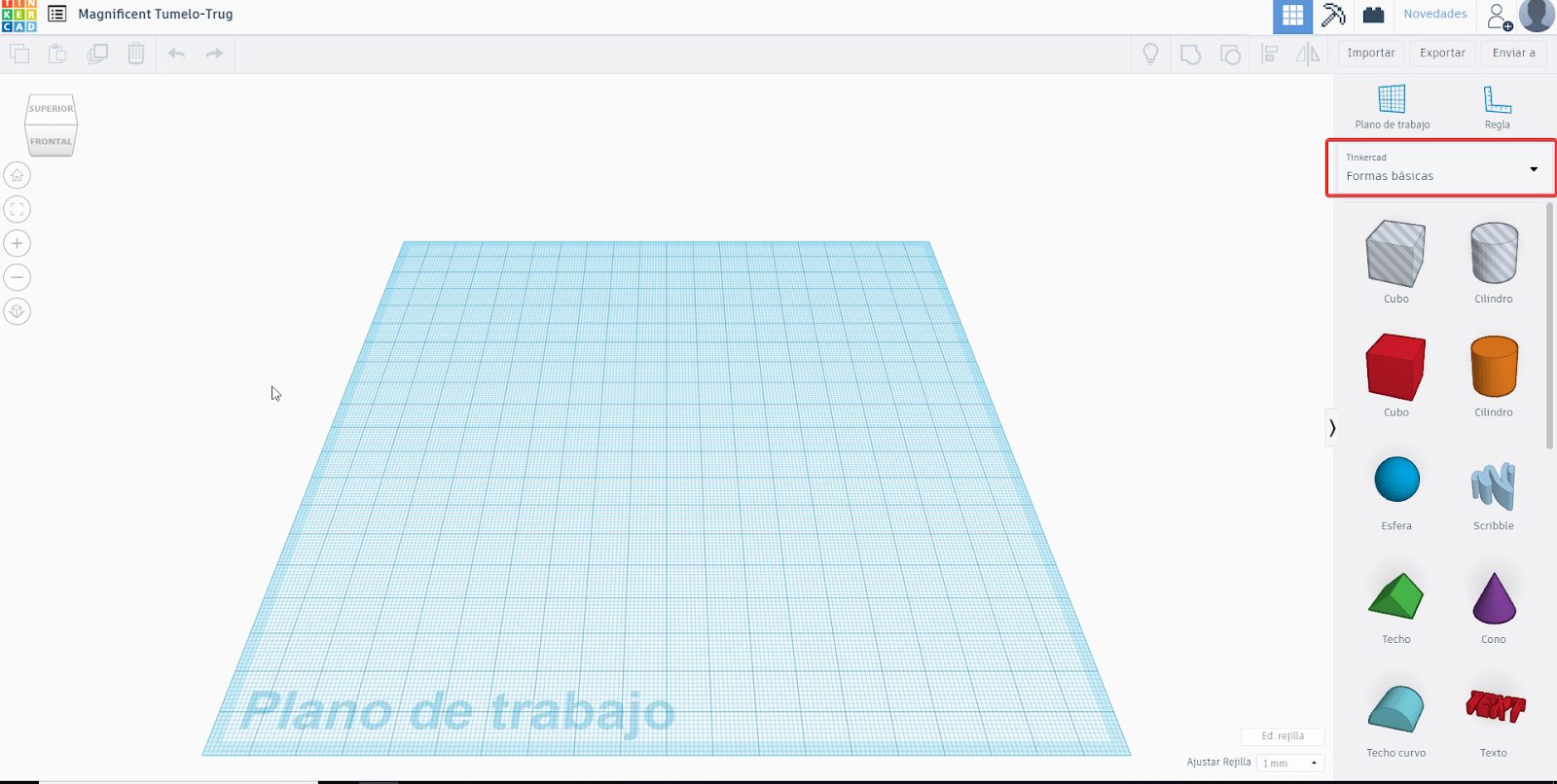

• Formas: Las formas, son las formas básicas, geométricas, abstractas, etc… Son las formas con las que trabajaremos para realizar nuestro proyecto.

GUÍA DE CURA

1. Altura de la capa: Es el grosor de las capas de impresión.
2. Velocidad de impresión: Cuanto mayor es el grosor más rápido imprimirá.
3. Relleno: El relleno es el grosor de la capa.
4. Generar soporte: Esto generará un soporte para piezas que tengan huecos y que necesiten soportes para su impresión.
5. Adherencia de la plancha: Para crear una base fina, que luego se desprende.
6. Preparar: Es un botón que prepara el .gcode para su impresión.
7. Es el tiempo aproximado de la impresión.
8. Las diferentes vistas que tiene la herramienta.
9. Es el buscador de la impresora.

En este apartado podremos cambiar el tamaño del objeto en los ejes ‘X’, ‘Y’ y ‘Z’. La medida que utiliza es el milímetro.

Configurando Camara IP

Para controlar la impresión de nuestra impresora 3D necesitaremos instalar una cámara IP y hemos elegido este modelo

Para su correcto funcionamiento en PC hemos tenido que configurara desde un emulador de Android

Hemos instalado la app de la cámara, y después de registrarnos hemos iniciado sesión.

Y una vez configurado ya podremos usarla correctamente

Sesión 1ª.- Nos ponemos manos a la obra.

En esta primera sesión los alumnos han tomado contacto con el proyecto STEAM en el que estan inmersos, y han conocido el sistema informatico que tendrán que poner en marcha. Para ello nos hemos organizado de la siguiente manera:

1er grupo.- Hardware: Este grupo esta compuesto de Angel Huertas, Sergio Ruiz, Tomás Sánchez, David Alvarez  y Jaime Rodriguez. Han buscado todos las caracteristicas hardware de las impresoras  3D en general y de nuestra Hephestos2 en especial.

2º Grupo.- Software de diseño y especifico:Este grupo compuesto por Samuel Ruiz, Carlos Rodriguez, Jesús Torres, Alejandro Reinosa, Jesús Jimenez y Gustavo José Antequera. Investigan el software libre más adecuado para el proceso, desde el diseño de una pieza a la impresión sin dejar a un lado la monitorización de proceso.

3er grupo.- Puesta en Marcha y Mantenimiento: Este grupo de alumnos Francisco Poveda, Maximo Ramón Díaz-Cano, Guillermo Pérez y Ramón Sánchez. Deben encargarse del correcto funcionameinto del Hardware y de la formación de otros usuarios.

Concluimos la sesión con el proceso de impresión completo, la exposición de los elementos Hardware de la impresora para que todos conozcamos la terminologia, de mano del 1er grupo. Y una impresiones de prueba. Estas son imágenes de la exposición del primer grupo.
¡Gracias chicos!

Proceso y mantenimiento de Impresora 3D

PROCESO Y MANTENIMIENTO PARA LA IMPRESORA HEPHESTOS 2.

PROCESO

 1.   Extraer filamento.

·        Antes de mover la máquina debemos asegurarnos de que no tiene puesto el filamento para evitar que se rompa durante el transporte.

·        En caso de que lo tenga cargado, encenderemos la impresora y realizaremos el proceso de descarga guiándonos a través del menú de la máquina.

·        Tras extraer el filamento se aconseja sacar la bobina del carril, rebobinar y trabar el filamento ayudándose de los orificios de la bobina

 2.   Desconectar.

·         Tras esperar 2 o 3 minutos para que se enfríe la máquina, colocaremos el interruptor en posición de apagado y desconectaremos el cable de alimentación de la parte trasera.



 3.   Quitar soporte de la bobina.

·         Quitar el soporte de la bobina de la máquina y coger la misma por el bastidor, para ubicarla en su nueva posición.

·         Es importante comprobar que el soporte de la bobina tiene las gomillas para evitar vibraciones en el proceso de impresión.

 4.   Nivelar.

·        Una vez se haya ubicado la máquina, debemos nivelarla con respecto a la superficie donde se apoya.

 5.   Ajuste de los ejes.

·         Comprobar los ajustes de los ejes de manera que cuando se muevan el extrusor y la cama se deslicen con facilidad. Comprobar la tensión de la correa central que se encuentra debajo de la cama para que no de saltos en el proceso de impresión. Ajustar si fuera necesario, utilizando los tornillos del eje X o del eje Y.

 6.   Calibrar el sensor inductivo.

·         Para ello ajustamos el offset para indicar a la impresora donde está el plano de la base. Para comenzar el proceso.

 7.   Nivelar cama.

·         Nivelamos la base o cama de forma manual. Para ello, en el menú “ajustes” seleccionaremos “Nivelar base” e iniciaremos el proceso. El extrusor se detendrá en un punto, y tendremos que bajar la base (girando la rueda lentamente) hasta que se apague la luz del sensor, y volvemos a subir despacio hasta que se vuelva a encender

·         Repetir el proceso con los tres puntos de ajustes.

 8.   Cargar filamento.

·         Cargar el filamento en el extrusor, colocando previamente el soporte guía de la bobina.

·         Vamos al Menú, seleccionamos el botón “carga de filamento.

·         Esperamos que alcance la temperatura y introducimos el filamento en el extrusor.

 9.   Imprimir.

·    Antes de seleccionar el archivo a imprimir, con el extrusor en la posición inicial y protegiéndolo con un folio, rociaremos con laca la base de impresión. Si tenemos activa la autonivelación, antes de iniciar cada impresión, la máquina realizará un nivelado automático de la base.

 10.   Limpieza.

·   Se recomienda limpiar la cama al finalizar la jornada de uso, extrayéndola previamente al liberar las dos pinzas laterales que la sujetan. Se puede hacer frotando con toallitas, agua caliente o limpiacristales y secando con servilletas para retirar toda la humedad.

MANTENIMIENTO

Este tipo de impresoras necesitan sesiones de mantenimiento para poder seguir imprimiendo sin problemas y para no estropear los componentes que la forman.

Este es el proceso que recomendamos que realices el siguiente mantenimiento básico para que tu impresora 3D esté siempre a punto.

 1.   Mantenimiento a diario.

·         Antes de usarla, retira cualquier residuo de su interior y limpia el polvo del exterior.

·         Revisa las varillas lisas y el movimiento de los ejes.

·         Comprueba que los perfiles de impresión son correctos.

2.     Mantenimiento semanal.

·         Limpia la superficie de impresión. Si utilizas laca, aplica agua caliente a presión sobre la cama.

·        Realiza la calibración y ajuste de offset. Acuérdate de hacerla también si has modificado algún eje.

·         Limpia el Hot-End con ayuda del cepillo de cerdas metálicas y la aguja de limpieza.

3.     Mantenimiento mensual.

·         Calibra la impresora.

·         Comprueba si existe alguna actualización de firmware.

·         Limpia con un trapo de microfibra las varillas lisas de los ejes (X e Y).

·         Retira la grasa del del eje Z con un trapo de papel.

4.     Mantenimiento trimestral.

·         Limpia profundamente el extrusor, retirando el ventilador y el disipador.

·         En los kits DIY, revisa las conexiones de la placa base y el cableado del extrusor.

·         Revisa las roscas, tornillos y muelles en caso de llevarlos.

·         En los kits DIY, comprueba la tensión de las correas (ejes X e Y).

·         Haz una copia de seguridad y formatea la tarjeta SD.

·         Revisa el tubo PTFE cada 250 horas de impresión.

5.     Guía de nivelación

·         Mantén las bobinas en un lugar fresco y seco.

·         Si no vas a utilizar la impresora durante más de 2 días, retira el filamento.

·         Si utilizas laca, pulverízala lo más lejos posible de la impresora para evitar que se adhiera a los elementos mecánicos.
